第二期：Net Tracer 追踪 PCB 网络关系
在现代电子产品的设计中，PCB 设计的精度与效率会影响到产品的可靠性和制造周期。
当电路板设计变得越来越复杂时，如何准确掌握电路网络关系与零件配置是一项极具挑战性的工作，而过往常用肉眼观察追线，手动查找相应的网络关系和其所有关联零件信息的方式不仅耗时，还容易导致错误或疏漏。
实现精确追踪与高效设计的关键
为了解决这一问题，CAMPro 提供一个追踪 PCB 网络关系的实用工具 Net Tracer，能够汇整当前数据的 CAD 及零件之间的关系，且可任意从网络线段 / 零件出发来追踪电路信号，同时保存追踪纪录，并显示网络线段的长度。本文将深入介绍 Net Tracer 如何协助 EE/Layout 工程师提升 PCB 设计的效率与准确性。
精准掌握零件关联与线路信号
传统的 PCB 设计需要工程师手动追踪各个零件之间的电路网络关系，这不仅耗时，而且容易出错。通过 Net Tracer，只需简单的点击操作，选取零件序号、名称，或直接单击任一组件，即可一次性查看所有关联零件的详细信息，还可自动计算网络线段的实际长度、Via 数量，以及钻孔深度，让你可以快速了解追踪每条信号线的具体走向和所有关联零件信息，从而避免设计错误。
智能搜寻与精准定位

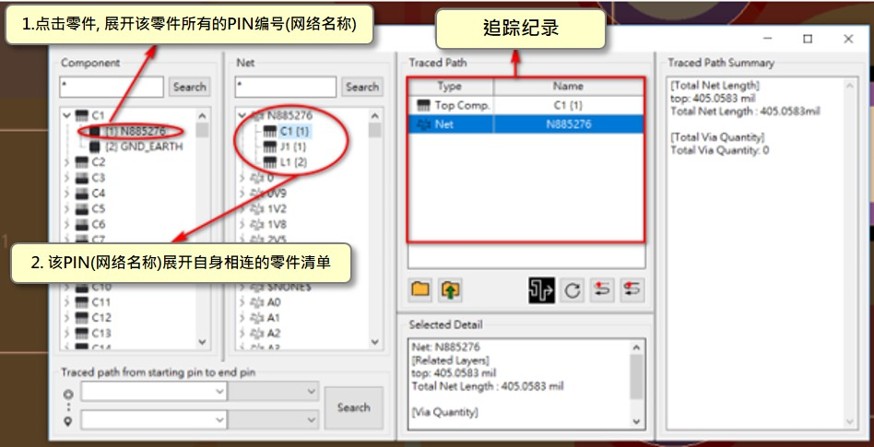

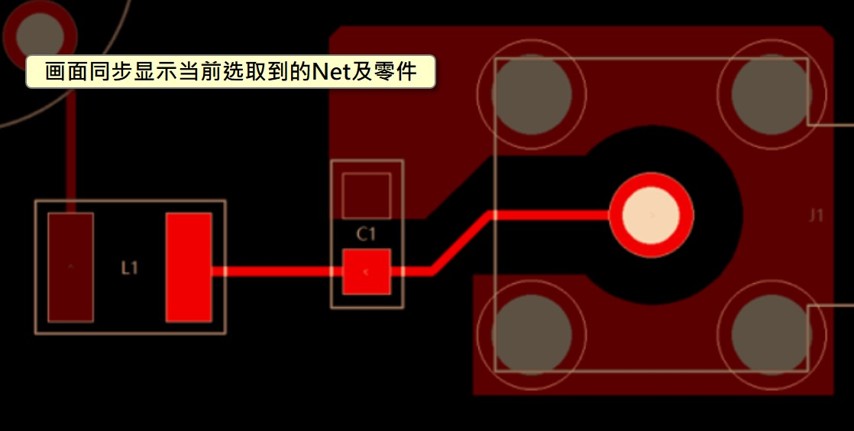

无论是零件、网络名称 (Net Name) 还是 Pin，CAMPro Net Tracer 都提供了强大的搜寻功能。你只需输入所需的名称或编号，即可迅速定位到目标零件或 Net 位置，以下图为例，点选 C1 零件后，会展开其所有 Pin，小括号内的数字是 Pin 的编号，后面是连接的 Net Name 名称，接着以点选 Pin 1 “N885276” 为例，即会显示与该 Pin 的 Net Name "N885276" 上所有相连零件列表和追踪纪录 (Traced Path) ，此可节省大量的查找时间，极大提高了工作效率。
自动追踪纪录与一键生成报表

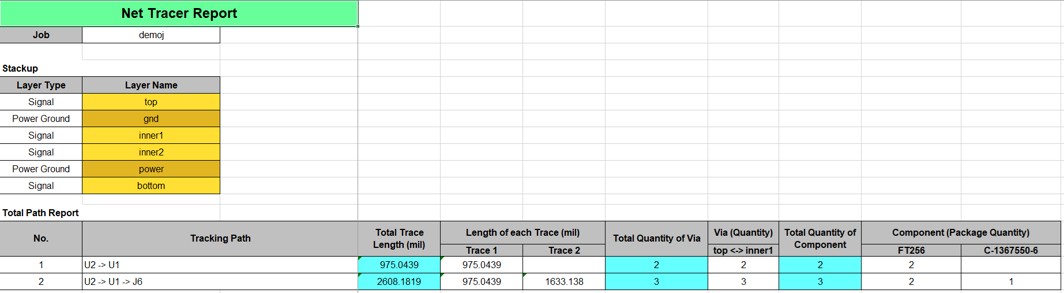

在追踪过程中，CAMPro Net Tracer 会自动保存所有追踪纪录，这些数据可以随时调取，无需担心遗失任何关键细节。此外，Net Tracer 还可将特定信号 (Net Name) 的相关零件与 pin name 输出为报表，或是以零件为主，输出与特定零件相关的信号报表。报表涵盖了每个零件的详细信息、网络关系及其互相关联的数据，方便设计者快速检视与分析，实现数据数据的全面集成与实时显示。
自动计算显示网络线段长度与其他设计参数
CAMPro Net Tracer 能够自动计算网络线段的长度、Via 数量和钻孔深度，帮助你更好地掌握设计中的关键参数，避免出现设计上的误差。例如，在高频电路设计中，精确控制信号线的长度至关重要，CAMPro 能够自动为你提供这些数据，以确保每条信号线都符合设计规范。
Net Tracer 操作演示
温馨提醒：观看前可在视频下方设定图示调整画质至 1080p HD，以获得最佳观看体验
总结
在当前 PCB 设计中，对于电路信号的追踪和分析无疑是关键的一环。随着设计复杂度提升，如何高效准确地掌握各个零件和 Net 之间的关系，已成为工程师的重要挑战。通过 CAMPro 中的 Net Tracer 功能，无论是复杂的网络关系还是精细的差模信号追踪，都能帮助工程师精准掌握每一条线路的走向与关联性，并以报表形式清晰呈现，取代繁琐的手动整理。这不仅能显著节省时间，还能有效避免疏漏，确保设计的准确性与可靠性，为后续设计优化与决策提供有力支持。
下期内容将介绍 Version Compare 环节，进一步了解 CAMPro 版本比对的优势，敬请关注！
