随着制造组装进入智慧化与高效能的时代，但现有的可制造性设计 (DFM) 工具是否真的能满足需求？
误报率过高、人力浪费、效率无法提升、客诉不断——这些问题正拖累企业前进的步伐。
CAMPro DFM 解决方案正是为了应对上述挑战而生！

【CAMPro 高效智造法】系列将详解 CAMPro 软件功能，帮助工程师有效解决生产过程中的痛点，降低风险、提升产品质量，开启智造新时代。

第一期：Open/Short 检测

你是否曾因为无法快速找出短断路 (Open/Short) 原因而纠结？

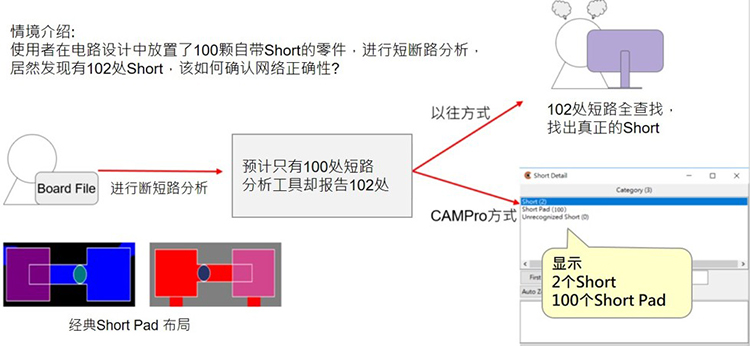

又或是曾在电路设计中放置了 100 颗自带 Short 的零件，预计只有 100 处 Short，进行短断路分析时，却发现竟然有 102 处？

在电子设计和 PCB 制造过程中，短断路 (Open/Short) 问题常常困扰着工程师。这些问题不仅会导致设计错误，还可能引发成本上升和设计时间的延误。尤其是当电路设计中涉及大量零件，且其中包含自带 Short (如零奥姆电阻) 或设计上存在预期 Short 时，如何准确识别并解决这些问题就成为一项挑战。

传统的短断路检测挑战

过去，工程师通常依赖人工方法来逐一检查每一个组件或网络 (Nets) 的连接情况。这样不仅耗时且容易出错，尤其在面对大规模的电路设计时，查找短路和断路的过程可能变得非常繁琐。此外，对于有些特定设计，如带有短路的零奥姆电阻或背钻设计中的 NPTH 组件，人工检测方法的效率往往难以应对。

聪明高效的短断路检测方法

其实，有个更智能的解决方案，我们可以利用 CAMPro 中的 Netlist Compare 功能，就能自动化并加速这一检测过程。通过将工作中的 Netlist 与原稿进行差异比对，检测潜在的短路或断开的 Nets，确保在编辑过程中 Board Layer 的 Nets 正确无误，从而保证 CAD 数据与 Gerber 数据电性一致。

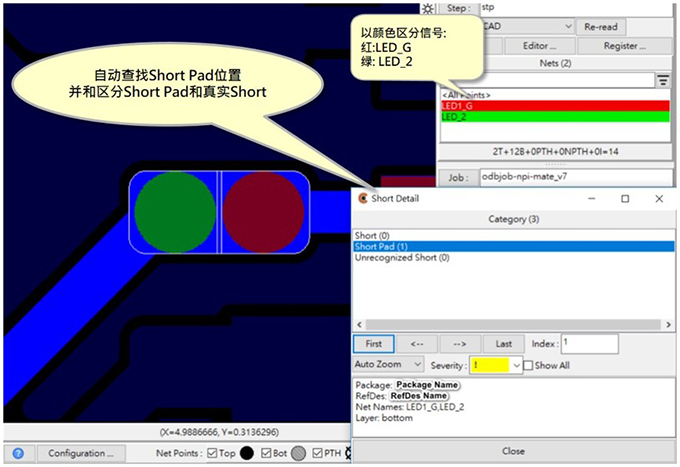

零欧姆电阻 (ShortPad) 过滤机制

在许多设计中，零奥姆电阻 (Short Pad) 用来连接两个不同的网络或作为电路调整的一部分。传统检测方式会将这些零奥姆电阻误判为短路，但 CAMPro 提供的过滤机制能自动识别这些特定情况，避免误报，省去大量人工区分刻意制造的 Short 及真实 Short。

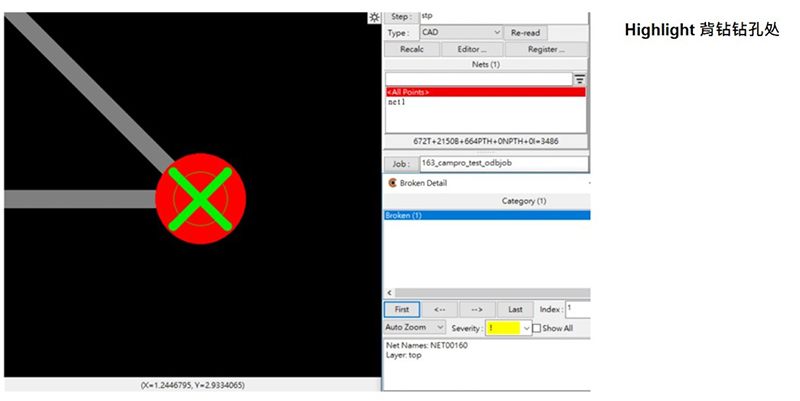

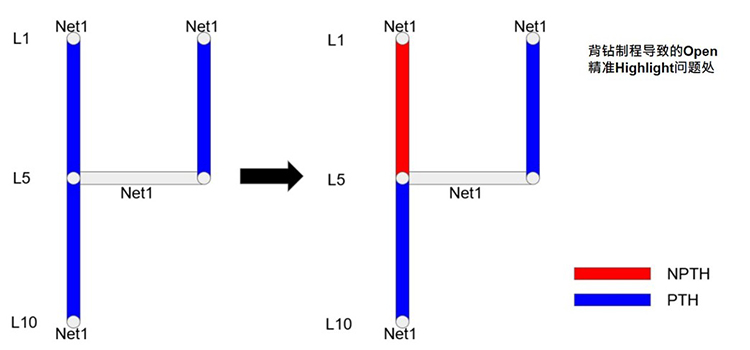

背钻设计之 NPTH 网路关系计算

对于背钻设计中的 NPTH (Non-Plated Through Hole) 元件，这些元件的网络关系往往较为复杂。这时我们可以利用 CAMPro，就能准确计算这些 NPTH 元件的网络关系，避免因背钻制程导致的 Open 问题，确保设计正确。

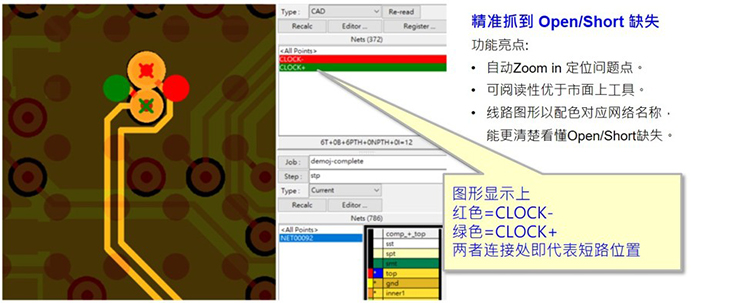

强化 Open/Short 检测结果可阅读性

随着电路设计日益复杂，找出短断路问题的位置也变得更加困难。这时，如果有个工具能自动定位短断路问题的根源，并提供清晰易懂的报告，帮助我们轻松看懂问题点，将会大大提升工作效率。

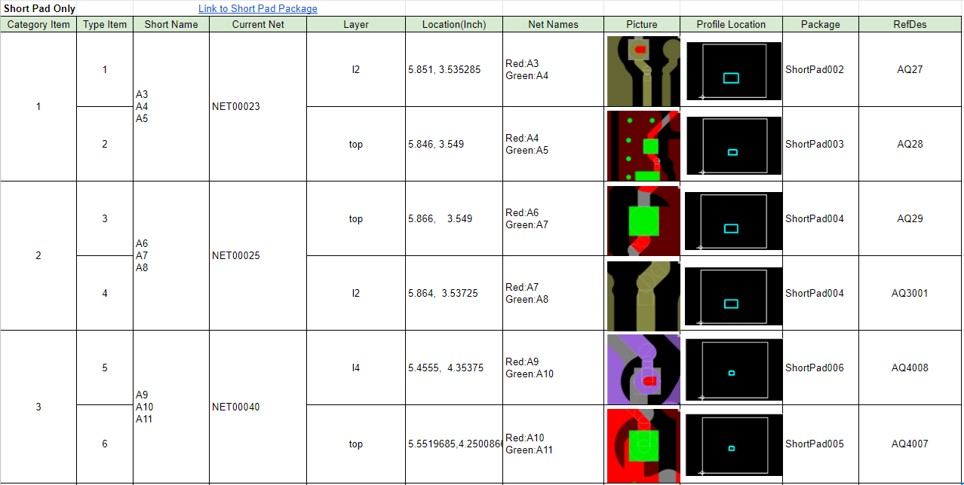

自动输出图文报告，使报告更具有可阅读性

传统的报告往往冗长且难以阅读，这对不熟悉短断路问题的工程师来说，无疑是一个障碍。这时，如果我们不仅能自动生成详尽的图文报告，其包含问题的具体描述，还会配合颜色区分不同的net，并附上相应的图片，将可极大提升报告的可读性。这样，即便没有大量领域经验的工程师也能轻松理解报告内容，读懂短断路问题。

总结

CAMPro 的 Netlist Compare 功能通过自动化检测和报告生成，大大减少了人工检查的时间和人力成本。无论是找出短/断路问题根源、过滤零奥姆电阻 (Short Pad)，还是处理复杂的背钻设计之 NPTH 网络计算，都能有效帮助我们提高工作效率，降低设计错误的风险。随着设计规模的扩大，对于保持电路设计的准确性和一致性显得尤为重要，CAMPro 将会是我们解决这些问题的得力助手。

下期内容将介绍 Net Tracer 环节，进一步探讨如何更精确地追踪 Nets 问题，敬请关注！
