本文要点
 |
阻抗不匹配会导致并行网络出现信号反射和不同步现象，从而导致接收器上出现比特错误。 |
|---|---|
|
要快速识别阻抗超标，需要在 PCB 设计工具中使用规则管理器，然后在设计规则中设置阻抗限制和容差。 |
|
布线后仿真工具可用于检查不符合阻抗规则的网络，并确定哪些区域的设计应该更改。 |
通过规则管理来控制阻抗，准确发现信号反射
走线阻抗控制主要在于确保走线的尺寸大小合适。如果独立考虑一条走线，其阻抗值是很明确的。但是，当它靠近另一条走线或导体时，由于意外耦合作用，该走线的阻抗将与最初的设计值不同。这个问题非常棘手，会导致沿着互连的阻抗变化不定，而传输线和接收器之间的极端阻抗失配将导致信号反射。
尽管我们已根据最佳实践对 PCB layout 进行了布线，并且布线的走线宽度全部符合设计值，但是互连中也有可能出现阻抗变化。这时就需要使用规则驱动设计，即，在对 layout 进行布线时，根据设计规则来检查电路板。如果要处理一块工艺比较陈旧的电路板，那么就需要分批检查阻抗；为此，可以运行一个批处理设计规则检查 (DRC)，一目了然地浏览阻抗超标情况。
要纠正整个电路板上的阻抗错误，Sigrity 的布线后仿真功能可以助我们一臂之力，用以分析整个单端和差分互连的阻抗。同时，还可以发现互连线上特定位置的信号反射，如过孔或连接器过渡处。在下文中，我们将介绍如何使用 Allegro PCB layout 工具和 Sigrity 分析功能。
定义阻抗控制的规则
阻抗控制的目的是确保 PCB 上的走线在每个互连中的几何形状都是一致的。该方法适用于单端和差分对布线。为此，需要遵循我们的高速信号标准来定义这些约束规则，而这些信号标准又取决于所选的器件或设计的接口类型。
PCB 设计软件的适应性很强，确保用户能够定义任何物理和电气规则，以符合可制造性设计 (DFM) 要求和信号标准。Allegro 提供的设计工具允许用户使用 Allegro 规则管理器来定义所需的阻抗值和容差。此工具可在 Allegro PCB Designer 或 Allegro Sigrity SI 内访问。

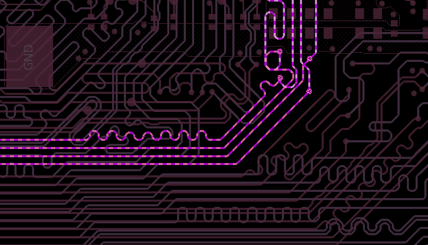

对四个阻抗控制网络进行分析
在接下来的例子中，我们将讨论如何定义和检查现有 layout 中一组网络的阻抗规则。如上图所示，这四个要检查的网络是 DDR3 数据总线的一部分，定义的阻抗是 34 欧姆。此时，我们要检查这些走线的阻抗是否在 JEDEC 标准的限制范围内，以及在这些走线上是否会发生过度的信号反射。
定义规则
在开始定义规则之前，我们需要确定规则定义是针对单个网络，还是针对一组网络。Allegro PCB Designer 允许用户将几个网络划分到一个网络组，因此可以将同一组设计规则分配至整个网络组。请注意，不是必须要将网络分配到网络组；一个网络也可以有自己的设计规则和约束。所有设计规则都可以在 Allegro 规则管理器中访问、查看和编辑。
要访问 Allegro Constraint Manager 并定义电路板中的约束规则，请在 Allegro Sigrity SI 中打开 .BRD 文件。单击 Setup 菜单并找到 Constraints → Constraint Manager。打开 Constraint Manager 后，可以从屏幕左侧的面板上访问基于网络组和基于网络的电气规则。
要为一个网络组设置阻抗规则，请打开 Electrical Constraint Set 选项，然后找到 Routing → Impedance。下图是在该电路板上定义的两个网络组。这两个网络组都是 DDR3 接口的一部分，因此该接口上的走线阻抗应该设置为 34 欧姆。阻抗容差设置为 5%。
网络组的阻抗规则。
我们要检查的四条走线不属于这些网络组，但如有需要，我们可以将这些走线分配到这些网络组。另一种方法是在 Electrical Constraint Set 中为这些走线单独定义阻抗规则。为此，只需在 Constraint Manager 中向下滚动到电气工作表中的 Net 部分。打开 Routing → Impedance 部分后，就可以查看所有的网络以及它们属于哪个网络组。
如果我们想把一个网络分配到电气规则集，只需在 Referenced Electrical C Set 一栏下打开下拉菜单，选择所需的电气规则集。现在，我们要把目标阻抗值分配到要检查的各个网络。从下图中可以看到，目标阻抗设置为 34 欧姆，阻抗容差为 5%。定义目标阻抗值之后，我们就会看到相应的网络被标记为红色。如果该网络没有立即显示标记，只需从工具栏运行设计规则检查 (在 Tools 菜单下选择 Update DRC)。

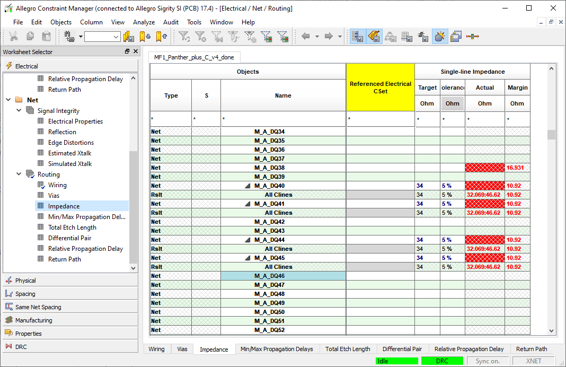

各个网络的阻抗规则。
在上图中，这四个网络被标记为了红色，因为它们的最小阻抗和 / 或平均阻抗超出了 34±5% 的范围 (32.3-35.7 欧姆)。Constraint Manager 显示，阻抗范围为 32.069-46.62 欧姆；这些值可能出现在这些网络的任何位置。造成这种现象的原因包括与其他导体产生意外的寄生耦合、走线宽度不一致，或在参考平面的间隙上进行布线。
请注意，Allegro Constraint Manager 还支持为 PCB 定义其他几种物理和电气规则。物理规则包括焊盘和走线间距，而电气规则包括传播延迟限制和返回路径跟踪。
确定违反设计规则的网络之后，就可以进一步了解到底是设计的哪些部分导致设计规则超标。另一种查看规则超标的方法是使用工具菜单中的 DRC Browser。该工具可以显示电路板中超出设计规则的坐标，并在不同的类别中标记出具体的规则超标项目。超标列表可能让人有点眼花缭乱，但不必担心，Allegro 提供了可视化工具来显示规则超标。这涉及到使用 layout 数据进行布线后仿真。
运行阻抗和反射仿真
现在，我们已经准备好纠正电路板中的阻抗失配，要完成此操作，可以使用 Allegro 中的信号完整性分析功能来发现阻抗变化并识别存在反射的位置。首先，在 Allegro 中打开电路板，点击 Analyze 菜单，并选择 Workflow Manager 选项。随后屏幕上会显示几个可供执行的分析，包括 Impedance Workflow 和 Reflection Workflow。
首先，选择 Reflection Workflow 和要检查的目标网络。选择目标网络后，点击 Start Analysis，开始仿真。仿真完成后，可以点击 Reflection Vision 查看热图，热图中标出了网络上出现反射的位置。我们也可以点击 Reflection Table 来查看具体的上冲 / 下冲值以及它们在电路板上的坐标。在本例中的电路板上处理的是 DDR 线路，因此可以在 Reflection Table 中将这些值与 JEDEC 规范进行比较。
下图是本例中四个网络的反射结果。从图中可以看到，反射主要发生在器件焊盘上。相应的值以红色标记，并且只产生了约 10 mV 的振铃现象。在互连上很早就可以看到 30 mV 的振铃，但用 Reflection Vision 工具不容易进行可视化；需要双击阻抗表中的相应条目才能看到这些结果。
Reflection Workflow 结果
沿着这些网络出现了 30 mV 的振铃，它们发生在靠近走线的多个点附近，相应的走线片段如之前的图片所示。Impedance Workflow 分析有助于理解这些反射现象，它们是由沿互连线的阻抗变化而引起的，以可视化的方式查看会更为直观。
要检查阻抗变化，请选择分析工具栏中的 Impedance Workflow 选项。选择相同的网络进行分析并运行仿真。选择 Impedance Vision 选项，可以查看整个互连的阻抗，同时也会显示热图，其中阻抗值以不同的颜色表示。

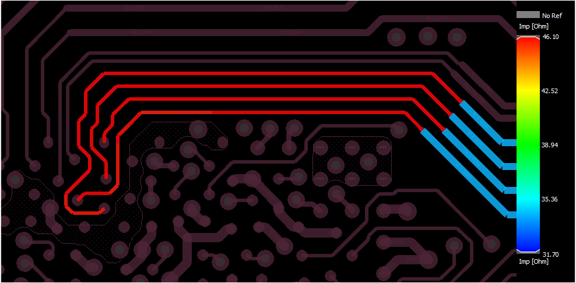

四个网络的阻抗变化
从图中我们可以直接看到，阻抗从约 46 欧姆突然过渡到约 34 欧姆，和 Allegro Constraint Manager 中显示的数据相同。从红色部分和蓝色部分之间的长度变化可以明显看出这一点。这对应于网络中具有较高上冲的区域。下一步是将信号上冲和阻抗变化与信号标准进行比较。这些网络的红色部分对应 FPGA 上的 BGA 扇出部分，所以要限制扇出部分的宽度，防止出现过度的信号反射和损失。
我们可以采用与上文相同的仿真步骤来检查电路板中的不同网络对。只需选择网络对的两端，确保整个电路板的差分阻抗保持一致。对于差分对，还需要检查是否符合长度匹配容差，该容差可以在 Allegro Constraint Manager 中定义。然后可以使用 DRC Browser 来确定哪里发生了长度失配的情况，布线工具可以对标准的长度匹配片段进行布线，保持差分对同步。
Allegro 设计工具现已发布至 22.1 版本，新版本中的许多功能都做了进一步增强，特别是在高速结构相关功能上，更加人性化、智能化，同时更符合设计人员的需求；模块复用也越来越普遍，符合设计要求的查询也经常出现在设计的 Layout 中。
